二维码的构成原理

二维条码是指在一维条码的基础上扩展出另一维具有可读性的条码,使用黑白矩形图案表示二进制数据,被设备扫描后可获取其中所包含的信息。一维条码的宽度记载着数据,而其长度没有记载数据。二维条码的长度、宽度均记载着数据。二维条码有一维条码没有的“定位点”和“容错机制”。容错机制在即使没有辨识到全部的条码、或是说条码有污损时,也可以正确地还原条码上的信息。二维条码的种类很多,不同的机构开发出的二维条码具有不同的结构以及编写、读取方法。

堆叠式/行排式二维条码,如,Code 16K、Code 49、PDF417等。

矩阵式二维码,最流行莫过于QR CODE,二维码的名称是相对与一维码来说的,比如以前的条形码就是一个“一维码”。它的优点有:二维码存储的数据量更大;可以包含数字、字符,及中文文本等混合内容;有一定的容错性(在部分损坏以后可以正常读取);空间利用率高等。

二维码编码过程

1、数据分析:确定编码的字符类型,按相应的字符集转换成符号字符; 选择纠错等级,在规格一定的条件下,纠错等级越高其真实数据的容量越小。

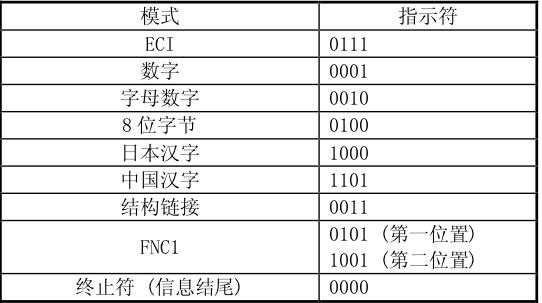

2、数据编码:将数据字符转换为位流,每8位一个码字,整体构成一个数据的码字序列。其实知道这个数据码字序列就知道了二维码的数据内容。

打开网易新闻 查看更多精彩图片 >

4、构造最终数据信息:在规格确定的条件下,将上面产生的序列按次序放如分块中按规定把数据分块,然后对每一块进行计算,得出相应的纠错码字区块,把纠错码字区块 按顺序构成一个序列,添加到原先的数据码字序列后面。如:D1, D12, D23, D35, D2, D13, D24, D36, … D11, D22, D33, D45, D34, D46, E1, E23,E45, E67, E2, E24, E46, E68,…

5 、构造矩阵:在构造矩阵之前,我们先来了解一个普通二维码的基本结构。

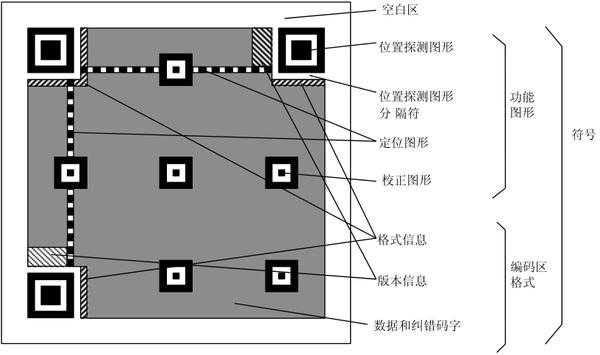

位置探测图形、位置探测图形分隔符、定位图形:用于对二维码的定位,对每个QR码来说,位置都是固定存在的,只是大小规格会有所差异;

校正图形:规格确定,校正图形的数量和位置也就确定了;

格式信息:表示改二维码的纠错级别,分为L、M、Q、H;

版本信息:即二维码的规格,QR码符号共有40种规格的矩阵(一般为黑白色),从21×21(版本1),到177×177(版本40),每一版本符号比前一版本 每边增加4个模块。

数据和纠错码字:实际保存的二维码信息,和纠错码字(用于修正二维码损坏带来的错误)。

了解了二维码的基本结构后,将探测图形、分隔符、定位图形、校正图形和码字模块放入矩阵中,并把上面的完整序列填充到相应规格的二维码矩阵的区域中。

6、掩膜:将掩摸图形用于符号的编码区域,使得二维码图形中的深色和浅色(黑色和白色)区域能够比率最优的分布。

7、格式和版本信息:生成格式和版本信息放入相应区域内。版本7-40都包含了版本信息,没有版本信息的全为0。二维码上两个位置包含了版本信息,它们是冗余的。版本信息共18位,6X3的矩阵,其中6位时数据为,如版本号8,数据位的信息时001000,后面的12位是纠错位。
